泡沫混凝土作為一種新型材料，具有保溫隔熱，兼具防水，防火等性能。由于其施工簡(jiǎn)單，保溫隔熱性能良好，作為現(xiàn)有隔熱材料陶粒的替代品被廣泛運(yùn)用在工程項(xiàng)目中。其基本原理是利用混凝土中封閉氣孔達(dá)到保溫隔熱的效果。表1為正常養(yǎng)護(hù)條件下，普通混凝土與泡沫混凝土物理力學(xué)性能的比較。

?

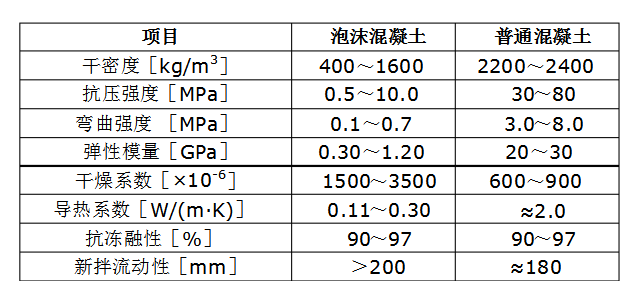

廣西泡沫混凝土與普通混凝土性能比較

通過(guò)資料收集，我發(fā)現(xiàn)有專(zhuān)家已經(jīng)對(duì)這種新型材料在實(shí)際運(yùn)用進(jìn)行調(diào)查研究，發(fā)現(xiàn)了一些問(wèn)題，而這些問(wèn)題值得我們注意：一是泡沫混凝土強(qiáng)度偏低。體積密度為800—850?kg／m2的泡沫混凝土的抗壓強(qiáng)度嚴(yán)重偏低，一般低于2．0?MPa，有的甚至不足1．0?MPa。二是開(kāi)裂、吸水。硬化泡沫混凝土表面開(kāi)裂、吸收大量外來(lái)水分。三是防水層的設(shè)置。是否采用倒置式防水。如果這些問(wèn)題不能有效地解決，泡沫混凝土的效果將會(huì)受影響。?

???

??一、影響泡沫混凝土強(qiáng)度的因素及改善途徑?

? ???

?泡沫混凝土中氣孔的引入一方面是賦予其普通混凝土所沒(méi)有的輕質(zhì)、隔音、保溫、高流動(dòng)性等性能，但從結(jié)構(gòu)和力學(xué)的角度看，同時(shí)也引入了大量的缺陷，從而導(dǎo)致硬化泡沫混凝土強(qiáng)度的大幅度降低。由于泡沫混凝土中的孔隙率一般高達(dá)50％－70％，而且孔徑主要為10μm以上，因此，泡沫混凝土的強(qiáng)度大大低于普通混凝土的強(qiáng)度。與普通混凝土一樣，泡沫混凝土的強(qiáng)度并不是一個(gè)固定的數(shù)值，不同的膠凝材料種類(lèi)、水泥用量、混凝土配合比、水灰、泡沫用量（即不同的體積質(zhì)量）、發(fā)泡劑、養(yǎng)護(hù)制度以及其它外加劑的采用與否等都影響泡沫混凝土的強(qiáng)度。??

???

?（一）配合比的影響?? ????

泡沫混凝土的制作主要是以水泥、發(fā)泡劑為主料，有時(shí)可能加入一些混合材料（如硅灰、礦渣、粉煤灰等），還有可能加入細(xì)集料（砂子）加入不同的材料對(duì)泡沫混凝土的影響也是不一樣！

第一種情況僅以水泥和發(fā)泡劑的主料，不加其他輔料。這種情況相對(duì)比較簡(jiǎn)單，所用水泥的強(qiáng)度等級(jí)越高、用量越多，制備的泡沫混凝土強(qiáng)度也就越大。所以當(dāng)希望制備較高強(qiáng)度的泡沫凝土?xí)r，需要選擇高強(qiáng)度等級(jí)的水泥。

而第二種情況是加入混合材料：混合材的加入會(huì)導(dǎo)致泡沫混凝土早期強(qiáng)度的顯著降低，而對(duì)后期強(qiáng)度的影響并不大。如果添加適當(dāng)?shù)膹?qiáng)度激發(fā)劑，則早期強(qiáng)度的降低幅度可以得到減緩。另外，如果采用超細(xì)混合材時(shí)，如硅灰、超細(xì)磨礦渣粉，則強(qiáng)度降低不大，有時(shí)甚至反而有所增大。

第三種情況是摻用砂子作細(xì)集料，泡沫混凝土的強(qiáng)度原則上也會(huì)發(fā)生不同程度的降低，但是砂子的摻用對(duì)提高硬化泡沫混凝土的體積穩(wěn)定性、減小收縮將十分有利。實(shí)際施工中往往以同時(shí)摻用混合材和砂子的情況為最多見(jiàn)，因此，泡沫混凝土的配合比存在一個(gè)適宜的范圍，需要根據(jù)試驗(yàn)確定。??????

（二）水灰比的影響?? ??

??如僅從硬化泡沫混凝土的內(nèi)部結(jié)構(gòu)變化分析，水灰比的增加必然導(dǎo)致泡沫混凝土強(qiáng)度的降低。但是，大量的實(shí)驗(yàn)已證明，當(dāng)水灰比在一定的范圍內(nèi)增加時(shí)，泡沫混凝土的強(qiáng)度不但不降低，反而表現(xiàn)出提高的趨勢(shì)。?? ????

泡沫混凝土的制備與普通混凝土不同，它存在一個(gè)泡沫引入的過(guò)程。為了較好地在這個(gè)過(guò)程中將泡沫均勻引入到水泥漿料中并完好均勻地分布于泡沫混凝土體系，要求水泥漿料具有良好的流動(dòng)性。較高的成型水灰比恰好是保證水泥砂漿具有良好的流動(dòng)性的必要條件。

相反，如果在低的水灰比條件下，采取適當(dāng)?shù)募夹g(shù)措施保證漿料具有良好的流動(dòng)性，也可制備出高強(qiáng)度的泡沫混凝土。實(shí)際上，當(dāng)試圖控制泡沫混凝土的水泥用量的體積密度不變時(shí)，其中的砂子和泡沫的含量必然減少，致使硬化泡沫混凝土孔隙率降低，這也是導(dǎo)致（如圖1）水灰比增大時(shí)泡沫混凝土強(qiáng)度提高的重要原因之一。

（三）體積密度的影響?? ???

?泡沫混凝土的體積密度越小，強(qiáng)度就越低，這一現(xiàn)象與泡沫的引入有關(guān)。理論和實(shí)驗(yàn)都證明，泡沫混凝土的強(qiáng)度與其內(nèi)部的孔隙率之間存在以下數(shù)學(xué)關(guān)系：?R?＝R0?exp(-k?ε)(1)?式中：R－孔隙率為ε的泡沫混凝土的抗壓強(qiáng)度（MPa）；?R0－孔隙率為0的假想混凝土的抗壓強(qiáng)度（MPa）；?k一與所用材料和制備條件等因素有關(guān)的比例系數(shù)。?? ???

?如果用p表示泡沫混凝土的密度，則根據(jù)密度與孔隙率之間的關(guān)系，便可以將上式寫(xiě)為：?R?=R/?exp(-k/?ｐ)?(2)?式中：R－密度為ｐ的泡沫混凝土的抗壓強(qiáng)度，MPa；?R/－密度為最大時(shí)(對(duì)應(yīng)孔隙率為0)的假想泡沫混凝土的抗壓強(qiáng)度，MPa；?k/－與所用材料和制備條件等因素有關(guān)的比例系數(shù)；?值得指出的是，密度一定的泡沫混凝土，當(dāng)配合比、水灰比等其它工藝條件改變時(shí)，強(qiáng)度可能在一個(gè)較大范圍內(nèi)變動(dòng)。??????

（四）養(yǎng)護(hù)制度的影響?? ???

早期養(yǎng)護(hù)制度對(duì)泡沫混凝土的強(qiáng)度發(fā)揮和最終強(qiáng)度至關(guān)重要。泡沫混凝土成型水灰比較大，所以，要加強(qiáng)早期養(yǎng)護(hù)和保水，防止水分過(guò)早散失。這不僅對(duì)泡沫混凝土的強(qiáng)度發(fā)揮具有重要意義，對(duì)防止硬化混凝土開(kāi)裂也非常重要。??????

（五）外加劑的影響?? ????

泡沫混凝土使用的外加劑主要包括水泥強(qiáng)度激發(fā)劑、減水劑和發(fā)泡劑等。水泥強(qiáng)度激發(fā)劑主要是在水泥混合材料中采用，這樣可以減輕泡沫混凝土早期強(qiáng)度降低的程度，但是，使用激發(fā)劑往往會(huì)降低泡沫混凝土的最終強(qiáng)度。?

混凝土減水劑使泡沫混凝土即使在較低水灰比下仍然能夠順利完成漿料與泡沫的混合，制備出泡沫分布均勻的泡沫混凝土。所以，摻加適量的高效減水劑是制備高強(qiáng)泡沫混凝土的重要手段之一(見(jiàn)圖2)。但是，因?yàn)闇p水劑的價(jià)格比較貴而且有些減水劑與發(fā)泡劑在某些性能方面有相反的作用。所以減水劑的種類(lèi)和添加量必需由試驗(yàn)確定。?? ???

?發(fā)泡劑對(duì)泡沫混凝土強(qiáng)度的影響體現(xiàn)在泡沫的尺寸、均勻性(尺寸均勻性和分布均勻性)、泡沫的穩(wěn)定性、發(fā)泡能力(泡沫密度或單位泡沫攜水量)。要求發(fā)泡劑的發(fā)泡能力強(qiáng)、密度低、單位攜水量小，泡沫牢固、細(xì)小、在混凝土中分布均勻。要研究開(kāi)發(fā)和使用對(duì)泡沫混凝土副作用小、發(fā)泡能力大、泡沫強(qiáng)度高的新型高效發(fā)泡劑。
